Protocol Module
Protocol Module (Built-in Module)とは
Protocol Module (Built-in Module)は、左図のように、通信機能が搭載されているハードウェア(回路)を指します。Protocol Moduleに、お客様のフィールド機器をMODBUSなどのシリアル通信で接続することで、HARTやFOUNDATION Fieldbus, PROFIBUS DP/PAの機器を実現することができます。これにより、お客様の開発の品質、コスト、納期の改善が可能となります。
Protocol Moduleのメリット
- Protocol Stackのライセンス購入、調査、実装、メンテナンスなどが不要
- 通信機能周りの回路の設計、実装が不要 (防爆設計)
- フィールドで実績のあるProtocol stackや回路
Protocol Module 一覧
以下のフィールド通信を実現するためのProtocol Moduleを提供いたします。
様々なカスタマイズサービス
Protocol Moduleの様々なカスタマイズをお受けいたします。またProtocol Moduleをお客様の工場で生産したい場合には、設計のみお受けすることも可能です。
- Protocol Moduleのファームウェア(StackおよびStack周り)のカスタマイズ
- ハードウェア(回路)のカスタマイズ
- Protocol Moduleとフィールド機器間の通信のカスタマイズ
- フィールド機器のファームウェアのカスタマイズ
HART (4-20mA) Protocol Module
HART(4-20mA)用に、2種類のProtocol Moduleを提供いたします。
アナログ入力式 Protocol Module T280
T280は、2点のアナログ入力をサポートしています。これによりお客様のフィールド機器のアナログ信号を接続することで、比較的簡単にHART機器を実現することができます。2線式の伝送器や圧力センサに適しています。LCD表示器も提供いたします。各種カスタム化のご要望にも対応いたします。
MODBUS 入力式 Protocol Module T210
T210は、お客様のフィールド機器を、MODBUS, RS232, RS485, その他シリアル通信で接続することで、HART通信機能を実現することができます。アナログ式のT280とは異なり、お客様の機器の設定や調整をすることが可能です。ガス検知器、アナライザ、ポジショナーなど様々なフィールド機器に対応します。
Wireless HART
wireless HART用のProtocol Moduleを提供いたします。お客様のフィールド機器のwireless HART化をお手伝いします。
MODBUS 入力式 wireless HART Protocol Module T810
T810は、お客様のフィールド機器を、MODBUS、その他シリアル通信で接続することにより、比較的簡単にwirelessHARTにアップグレードするための、Protocol Moduleです。バッテリ式のwirelessHARTに適しています。ファームウェアおよびハードウェアともに、カスタム化のご要望にもお応えいたします。
Foundation Fieldbus
Foundation Fieldbus用に、３種類のProtocol Moduleを提供いたします。
また、MAU, DLチップも提供しています。
MODBUS, HART入力式 FF Protocol Module T610_C
T610_Cは、お客様のフィールド機器を、MODBUS, RS232, RS485, またはUART通信で、Foundation Fieldbus通信機能を実現することができます。T610_CにはMODBUS、またはHART マスター機能が含まれます。またFFの様々なフィールド機器やアクチュエーター用に、Function Block搭載のご要望にも応じます。
MODBUS入力式アクチュエーター、ポジショナー用 FF Protocol Module T610_B
T610_Cは、お客様のフィールド機器を、MODBUS, RS232, RS485, またはUART通信を介して、Foundation Fieldbus通信機能を実現することができます。T610_Cは、Sアクチュエータ、ポジショナー機能として、セットポイントやポジションフィードバック、５つのコントロール信号とフィードバック信号をサポートします。
またFFの様々なフィールド機器やアクチュエーター用に、Function Block搭載やカスタム化のご要望にお応えいたします。

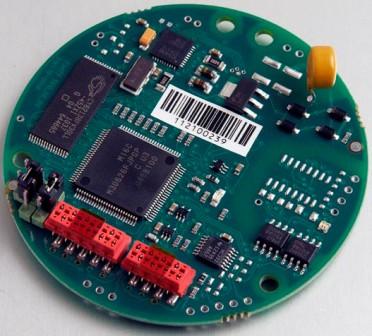

MODBUS入力式 FF Protocol Module T610
T610_Cは、お客様のフィールド機器を、MODBUS, RS232, RS485, またはUART通信を介して、Foundation Fieldbus通信機能を実現することができます。T610_CにはMODBUS、またはHART マスター機能が含まれます。またFFの様々なフィールド機器やアクチュエーター用に、Function Block搭載のご要望にも応じます。
PROFIBUS PA
PRODIBUS PA用のProtocol Moduleを提供いたします。
MODBUS入力式 Profibus PA Protocol Module T410
T410は、お客様のフィールド機器を、MODBUS通信を介して、PROFIBUS PA通信機能を実現することができます。またファームウェアおよびソフトウェアのカスタム化のご要望にも応じます。
